RZ-1用の直交軸の試作(2)

 RZ-1用の直交軸の試作(1)」ではHSR-8498HBからRS306MDに置き換えることを前提にRS306MD用の部品を製作していました。モーションを作成する上でRS306MDではうまく行かないことも考えれるので、HSR-8498HBを使った直交軸も試作しておくことにしました。
 基本的な設計思想は同じで、フロントボディーフレームもバックボディーフレームも取り付けの穴を2ヶ所程度増やせばできます。ただし、HSR-8498HBとRS306MDを兼用にするとネジ穴が大きくなり、どうしてもガタが生じてしまうので、できれば分けた方が良いでしょう。

直交軸の試作2

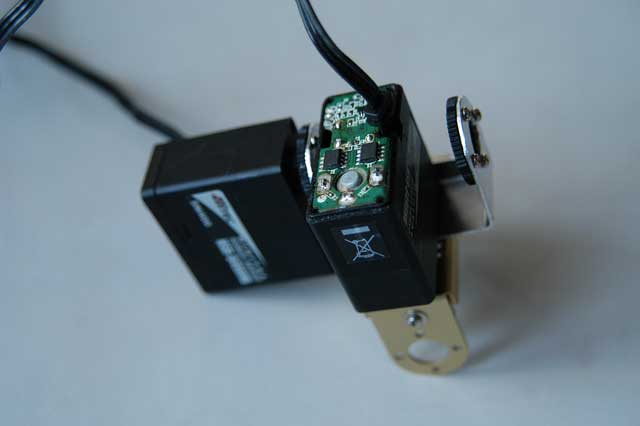

 HSR-8498HB用の直交軸

HSR-8498HB用にU型ブラケットを試作して仮に組んでみました。基本的にはRS306MDのU型ブラケットと同じですが、でもサーボの取付け穴は当然違いますし、サーボホーンの厚さの違いから若干寸法が違います。

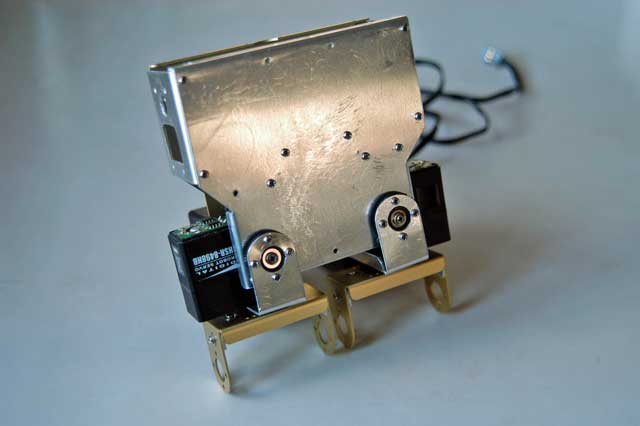

直交軸の組立2(前)
 HSR-8498HB用の直交軸の組立てた前側です。

フロントボディーフレームは何も修正はありません。まあ、元々HSR-8498HB用のフリーホーンが取り付けてありますからそのままということです。

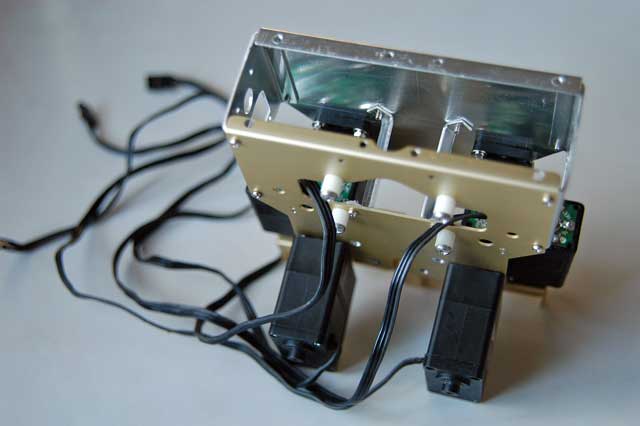

直交軸の組立2(後)
 HSR-8498HB用の直交軸の組立てた後側です。

 バックボディーフレームにHSR-8498HBの取付けの穴を2ヶ所設けるだけです。

 可動範囲はHSR-8498HBが大きい分だけ後側に取付けるサーボにぶつかるので、RS306MDの±45度よりさらに狭くなって±30度ぐらいしか取れません。それでも自由度が増えます。

 さらに、胴体の中に入るサーボをRS306MDにして、2つのサーボをハイブリッドにすることも考えられます。というのも後側のサーボがHSR-8498HBであれば、従来のモーションはそのまま使えることになる(重心が移動した修正は必要)。そして脚を回転したい時に追加のサーボを動作させるので、モーションの作成が簡単でやりやすいことがわかる。それにしてもHSR-8498HBを使うと重いというのが実感である。

 HSR-8498HBは予備のものがあるのですが、サーボのフラットなボトムケースが全くないのでどうするかが問題です。当初に思いついたのは、交換して余ったHSR-8498HBをどうするか考えて、RZ-1のモーション作成用にシミュレータを作って見るのも面白いかなというのが始まりでした。なので、蓋無しでもいいかもと思いつつ、でも途中でRZ-2に化けてしまうかも...
